Профили с удерживающими полками
Плитка устанавливается в специальные горизонтальные профили. Решение дает регулярную раскладку и позволяет контролировать положение каждого ряда.
Геометрия профиля и плитки должна быть совместима по АТР.Проектирование, комплектация и монтаж
Вентилируемый фасад с клинкерной плиткой
Подбираем систему крепления клинкерной плитки, раскладку и узлы под основание, высоту и архитектуру здания. Выполняем проектирование, комплектацию и монтаж НВФ под ключ.
Схема каркасаВертикальная или вертикально-горизонтальная — по системе, основанию и расчету.
Крепление плиткиСпециальные несущие профили, планки и держатели, предусмотренные АТР.
Архитектура шваФормат плитки, перевязка, углы и заполнение швов задаются до монтажа.
Результат под ключПроект, подсистема, утепление, облицовка, примыкания и документация.

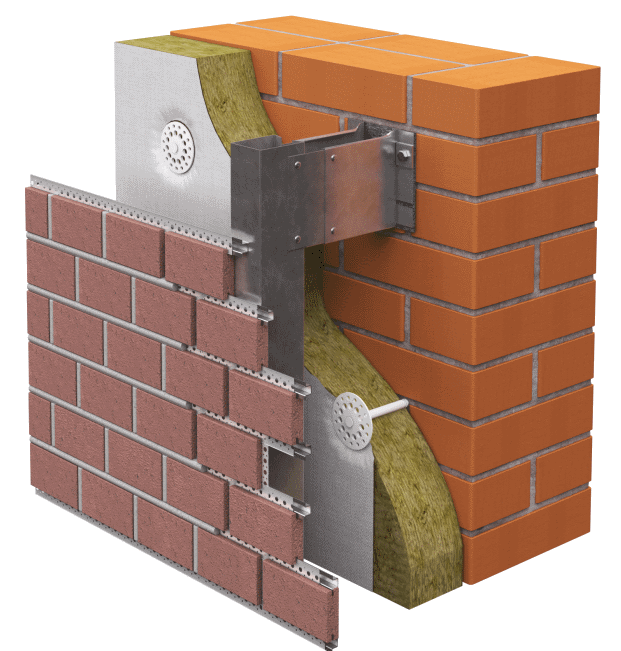

Система в сборе
Конструкция под конкретную облицовку
Подсистема передает собственный вес и ветровые нагрузки на основание, удерживает проектную геометрию облицовки и сохраняет расчетный воздушный зазор. Все элементы рассматриваются совместно, а не как независимые позиции сметы.
Основание и анкерыНесущая способность крепежа подтверждается испытаниями на объекте.
КронштейныВынос и шаг назначаются расчетом с учетом массы облицовки и ветра.
НаправляющиеВертикальные и горизонтальные профили формируют несущий каркас системы.
ТеплоизоляцияПлиты устанавливаются в проектное число слоев без щелей и пустот.
Вентиляционный зазорСохраняется по всей высоте фасада и в сложных примыканиях.
Несущий профиль плиткиГеометрия профиля соответствует выбранному формату и способу фиксации.
Клинкерная плиткаУчитываются формат, масса, допуски, угловые элементы и раскладка швов.
Доборные элементыОткосы, отливы, углы, парапеты и примыкания проектируются отдельно.
Варианты исполнения
Как крепится клинкерная плитка
Для навесного фасада используется не обычная приклейка к стене, а системное механическое решение. Его выбирают по формату плитки, архитектуре шва, нагрузкам и документам производителя.
Планки и системные держатели
Элементы облицовки фиксируются механически к направляющим, а швы формируются по проектной раскладке.
Углы и проемы требуют специальных элементов или проектной подрезки.Крупные клинкерные элементы
Для панелей и готовых фасадных элементов применяется отдельная схема крепления, рассчитанная на их массу и формат.
Нельзя переносить узел для мелкой плитки на тяжелую панель без расчета.Реальные технические решения
Типовые узлы из АТР
Поле фасада — только часть проекта. Отдельно прорабатываются проемы, углы, цоколь, парапеты, деформационные швы, примыкания к кровле и переходы между облицовками.
Использованы фрагменты АТР навесной фасадной системы «Русэксп» для клинкерной облицовки. Они показывают принцип решения, но не заменяют рабочий проект и проверку актуальности документации.
СП 522.1325800.2023
Что проверяем до и во время монтажа
Свод правил связывает проект, обследование основания, расчет, монтаж и приемку. Эти требования напрямую влияют на надежность, сроки и стоимость фасада.
Состав НВФ и рабочая документация разрабатываются для конкретного объекта, а типовые решения привязываются к его условиям.
СП 522, п. 4.1 и приложения А–ВДо монтажа кронштейнов проводятся натурные испытания крепежа в фактическом основании, результат оформляется протоколом.
СП 522, п. Л.2.2Минимально допустимый воздушный зазор между утеплителем и облицовкой — 40 мм; до направляющих должно оставаться не менее 20 мм.
СП 522, п. 13.9Плиты укладываются по проектной схеме, углы выполняются с перевязкой, поврежденные плиты и пустоты не допускаются.
СП 522, приложение ЛСмежные направляющие устанавливаются с компенсационным зазором. Независимые участки нельзя произвольно связывать.
СП 522, п. Л.2.5.1Кронштейны, теплоизоляция, направляющие и другие закрываемые элементы принимаются до установки облицовки.
СП 522, п. 18.5.3.3–18.5.3.5Монтаж под ключ
Что входит в комплекс работ
В одно коммерческое предложение включаем проектирование, материалы, монтаж и закрытие всех фасадных узлов — без разрыва ответственности между поставщиком и подрядчиком.
Обследование и проект
Геодезия, проверка основания, раскладка облицовки, расчеты, узлы и спецификация.
Комплектация объекта
Подсистема, крепеж, утеплитель, мембрана, облицовка и металл для доборов.
Монтаж НВФ
Кронштейны, теплоизоляция, направляющие, облицовка, откосы, отливы, углы и парапеты.
Контроль и сдача
Журналы работ, акты скрытых работ, исполнительные схемы и сдача готового фасада.
Предварительный расчет
Что поможет точнее посчитать фасад
Техническое задание на устройство НВФ
Фасады, разрезы и планы в PDF или DWG
Площадь и ведомость объемов, если есть
Тип основания и состав наружной стены
Формат, масса и коллекция клинкерной плитки
Раскладка, цвет шва и угловые элементы
Толщина утепления и требования по теплотехнике
Высота здания, условия доступа и сроки
Документы системы
На что опирается решение
Проверяем область применения системы, актуальность АТР, технические и пожарные документы, расчетные материалы и применимые ГОСТы.
АТР системы под клинкерСхемы каркаса, крепление облицовки и типовые примыкания.
ТС и пожарные документыОбласть применения, подтвержденные решения и ограничения комплектации.
ГОСТ Р 58154-2018 и ГОСТ Р 58883-2020Требования к материалам подконструкций и правила их расчета.
СП 522.1325800.2023Проектирование, производство работ и эксплуатация навесных фасадных систем.
Другие облицовки
Сравнить фасадные решения
Подбираем материал вместе с совместимой схемой крепления, расчетной подсистемой и комплектом узлов.
Фасад под ключ
