Открытое крепление
Борта кассет закрепляются к направляющим окрашенным саморезом или заклепкой. Решение понятно в монтаже и удобно для ремонта.
Цвет крепежа и ширина шва согласуются с архитектурой фасада.Проектирование, комплектация и монтаж
Вентилируемый фасад из металлокассет
Проектируем металлокассеты, подсистему и узлы с учетом материала и толщины металла, формата кассет, ветровых нагрузок, стыков и условий эксплуатации. Выполняем производство, комплектацию и монтаж.
Материал кассетОцинкованная сталь, сталь с покрытием или алюминий — по проекту и среде.
КреплениеОткрытое, скрытое или навесное кассетное решение по выбранному АТР.
ГеометрияТолщина металла, борта, усилители и модуль зависят от формата и ветра.
Результат под ключПроект, развертки, кассеты, подсистема, доборы, монтаж и сдача.

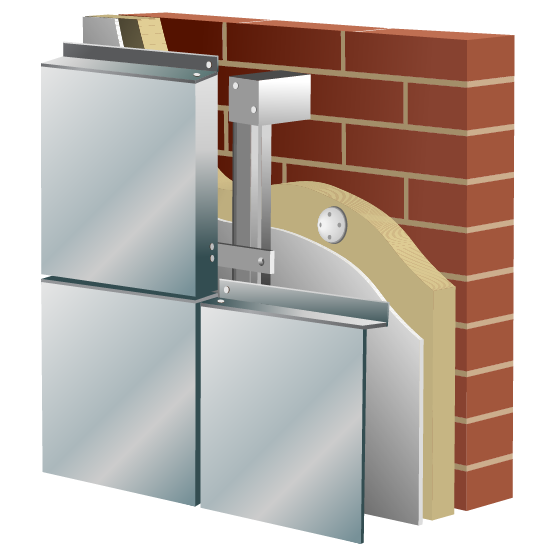

Система в сборе
Конструкция под конкретную облицовку
Подсистема передает собственный вес и ветровые нагрузки на основание, удерживает проектную геометрию облицовки и сохраняет расчетный воздушный зазор. Все элементы рассматриваются совместно, а не как независимые позиции сметы.
Основание и анкерыКрепеж проверяется натурными испытаниями на фактической стене.
КронштейныШаг и вынос назначаются расчетом, а не только удобством монтажа.
НаправляющиеГ-, Т-, П- и специальные профили применяются по типу кассетной системы.
ТеплоизоляцияКоличество слоев, плотность и крепление задаются теплотехническим расчетом.
Крепление кассетСаморезы, заклепки, салазки или икли работают в составе выбранной системы.
МеталлокассетыМатериал, толщина, модуль, борта и ребра жесткости задаются проектом.
Температурные зазорыСтыки профилей и кассет сохраняют предусмотренную подвижность.
Доборные элементыОткосы, отливы, углы и парапеты изготавливаются по разверткам.
Варианты исполнения
Как крепятся металлокассеты
Схема крепления выбирается вместе с геометрией кассеты. Она влияет на внешний вид шва, скорость монтажа, доступ к крепежу и возможность локальной замены.
Скрытое кассетное крепление
Крепеж располагается в перекрываемой зоне борта или в системном замке, поэтому лицевая плоскость остается чистой.
Требует точной геометрии кассет и последовательности монтажа.Навеска на иклях и салазках
Кассета навешивается на регулируемые опорные элементы. Система помогает точно выставить модуль и компенсировать допуски.
Размер кассеты и количество точек навески проверяются расчетом.Реальные технические решения
Типовые узлы из АТР
Поле фасада — только часть проекта. Отдельно прорабатываются проемы, углы, цоколь, парапеты, деформационные швы, примыкания к кровле и переходы между облицовками.
Использованы фрагменты профильного АТР для металлических кассет. Конкретные толщины, марки металла и шаги крепления определяются расчетом и документацией выбранной системы.
СП 522.1325800.2023
Что проверяем до и во время монтажа
Свод правил связывает проект, обследование основания, расчет, монтаж и приемку. Эти требования напрямую влияют на надежность, сроки и стоимость фасада.
Состав НВФ и рабочая документация разрабатываются для конкретного объекта, а типовые решения привязываются к его условиям.
СП 522, п. 4.1 и приложения А–ВДо монтажа кронштейнов проводятся натурные испытания крепежа в фактическом основании, результат оформляется протоколом.
СП 522, п. Л.2.2Минимально допустимый воздушный зазор между утеплителем и облицовкой — 40 мм; до направляющих должно оставаться не менее 20 мм.
СП 522, п. 13.9Плиты укладываются по проектной схеме, углы выполняются с перевязкой, поврежденные плиты и пустоты не допускаются.
СП 522, приложение ЛСмежные направляющие устанавливаются с компенсационным зазором. Независимые участки нельзя произвольно связывать.
СП 522, п. Л.2.5.1Кронштейны, теплоизоляция, направляющие и другие закрываемые элементы принимаются до установки облицовки.
СП 522, п. 18.5.3.3–18.5.3.5Монтаж под ключ
Что входит в комплекс работ
В одно коммерческое предложение включаем проектирование, материалы, монтаж и закрытие всех фасадных узлов — без разрыва ответственности между поставщиком и подрядчиком.
Обследование и проект
Геодезия, проверка основания, раскладка облицовки, расчеты, узлы и спецификация.
Комплектация объекта
Подсистема, крепеж, утеплитель, мембрана, облицовка и металл для доборов.
Монтаж НВФ
Кронштейны, теплоизоляция, направляющие, облицовка, откосы, отливы, углы и парапеты.
Контроль и сдача
Журналы работ, акты скрытых работ, исполнительные схемы и сдача готового фасада.
Предварительный расчет
Что поможет точнее посчитать фасад
Техническое задание на устройство НВФ
Фасады, разрезы и планы в PDF или DWG
Площадь и ведомость объемов, если есть
Тип основания и состав наружной стены
Материал, покрытие и предполагаемая толщина кассет
Модуль, тип крепления и цветовая раскладка
Толщина утепления и требования по теплотехнике
Высота здания, условия доступа и сроки
Документы системы
На что опирается решение
Проверяем область применения системы, актуальность АТР, технические и пожарные документы, расчетные материалы и применимые ГОСТы.
АТР системы под металлокассетыСхемы каркаса, крепление облицовки и типовые примыкания.
ТС и пожарные документыОбласть применения, подтвержденные решения и ограничения комплектации.
ГОСТ Р 58154-2018 и ГОСТ Р 58883-2020Требования к материалам подконструкций и правила их расчета.
СП 522.1325800.2023Проектирование, производство работ и эксплуатация навесных фасадных систем.
Другие облицовки
Сравнить фасадные решения
Подбираем материал вместе с совместимой схемой крепления, расчетной подсистемой и комплектом узлов.
Фасад под ключ
Нужно рассчитать НВФ с металлокассетами?
Пришлите фасады, проект или краткое описание объекта. Подготовим состав работ и материалов, обозначим принятые решения и исходные данные для точного КП.
