Фасадная система из нержавеющей стали

Подсистема из нержавеющей стали является самой надежной конструкцией из предлагаемых решений. Она обладает наибольшей прочностью, тем самым увеличивая несущую способность строения. Несмотря на сравнительно больший вес, система может использоваться и при строительстве зданий, высота которых может достигать 50 метров. В системе используются элементы из нержавеющей стали, срок службы которых составляет около 70 лет. Эта сталь практически не подвержена коррозийным процессам, поэтому в случае реконструкции фасада, затраты на ремонт обойдутся не так дорого. Кроме этого подсистема из нержавеющей стали гарантирует сохранение своего вида при пожаре, так как температура при пожаре не превышает порог плавления данной стали. Все системы, которые предоставлены на нашем сайте прошли испытания пригодности, проверены в строительстве и обладают соответствующими сертификатами качества и надежности.

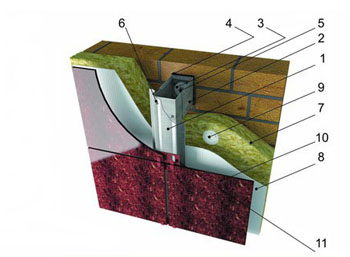

Наша фасадная система состоит из:

Подсистема из нержавеющей стали

  1. Вертикальная направляющая
  2. Несущий кронштейн (основная и ответная часть)
  3. Шайба сферическая
  4. Термоизолирующая прокладка под кронштейн
  5. Анкерный дюбель
  6. Заклепка
  7. Утеплитель
  8. Гидроветрозащитная мембрана
  9. Дюбель-гриб для крепления утеплителя
  10. Облицовочный материал
  11. Кляммер рядовой

Основное преимущество использования подсистемы из нержавеющей стали заключается в том, что данный материал сохраняет антикоррозийные свойства больший промежуток времени, поэтому система служит дольше.

Подсистема из нержавеющей стали

Ориентировочный расчёт стоимости подконструкции из нержавеющей стали для керамогранита 600Х600, шаг крепления кронштейнов по вертикали 865 мм. (направляющая 3000мм крепится на 4 кронштейна) и 1300 (направляющая 3000мм крепится на 3 кронштейна)"
наименование толщина материала ед.
изм.
расход на кв.м.,
шт.
цена за
шт., руб.
стоимость на 1
кв.м., руб.
1300 мм 865 мм 1300 мм 865 мм
1 Направляющая нерж. СН, L=3000мм 1,2 шт. 0,547 0,547 540,92 295,88 295,88
2 Кронштейн нерж. СН L=60мм/1,2 В ** 1,2** шт. 1,67 2,18 34,89 58,27 76,06
3 Ответная часть нерж. СН L=50мм/1,2** 1,2** шт. 1,67 2,18 23,49 39,23 51,21
4 шайба нерж. СН 1,2 шт. 1,67 2,18 8,16 13,63 17,79
5 Термоизолирующая прокладка 2 шт. 1,67 2,18 3,8 6,35 8,28
6 Кляммер СЦ Р МШ окрашенный шт. 2,62 2,62 37 96,94 96,94
7 Кляммер СЦ С окрашенный шт. 0,5 0,5 35 17,5 17,5
ИТОГО подсистема из нержавеющей стали* 527,8 563,66
1 заклёпка нержавеющая для крепления кронштейнов шт. 6,68 8,72 2,7 18,04 23,54
2 заклёпка нержавеющая для крепления кронштейнов шт. 3,34 4,36 2,7 9,02 11,77
3 заклёпка нержавеющая для крепления кронштейнов шт. 6,24 6,24 2,7 16,85 16,85
4 дюбель МВRK-STB (L=100мм)** для стен из бетона и полнотелого кирпича шт. 1,67 2,18 18,24 30,46 39,76
ИТОГО подсистема из нержавеющей стали с крепежом* 602,17 655,58
