Кассеты на салазках и иклях
Сформированная кассета навешивается на регулируемые элементы подсистемы. Такой вариант удобен для точной плоскости и замены отдельных кассет.
Борта, усилители и точки крепления рассчитываются по формату.Проектирование, комплектация и монтаж
Вентилируемый фасад из композитных панелей
Проектируем кассетную облицовку из алюминиевых композитных панелей с учетом формата кассет, фрезеровки, стыков, ветровых нагрузок и пожарных ограничений. Комплектуем и монтируем фасад под ключ.
Формат облицовкиПлоские панели или кассеты с проектными бортами, фрезеровкой и усилением.
КреплениеКассетная навеска, салазки либо видимая фиксация — по АТР и проекту.
Пожарные требованияМарка панели и комплектация НВФ проверяются по действующим документам.
Результат под ключРазвертки кассет, подсистема, панели, доборы, монтаж и документация.

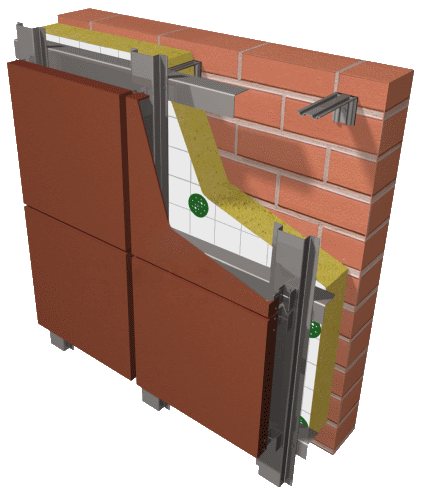

Система в сборе
Конструкция под конкретную облицовку
Подсистема передает собственный вес и ветровые нагрузки на основание, удерживает проектную геометрию облицовки и сохраняет расчетный воздушный зазор. Все элементы рассматриваются совместно, а не как независимые позиции сметы.
Основание и анкерыТип крепежа выбирается после испытаний фактического основания.
КронштейныВоспринимают вынос фасада и расчетные нагрузки через термопрокладки.
НаправляющиеВертикальные либо комбинированные профили задают геометрию кассет.
ТеплоизоляцияНегорючие плиты монтируются по проекту с перевязкой и креплением.
Противопожарные элементыОтсечки и обрамления проемов выполняются по проекту и документам системы.
Крепление кассетСалазки, икли или заклепки применяются в подтвержденной конфигурации.
Композитные панелиТолщина, наполнитель, покрытие и формат заготовки фиксируются в спецификации.
Доборные элементыОткосы, отливы, углы, цоколь и парапеты связываются с раскладкой кассет.
Варианты исполнения
Как крепятся композитные панели
Способ крепления определяет ширину шва, ремонтопригодность, расход металла и конструкцию кассеты. До производства нужны согласованные развертки и карта раскладки.
Кассеты с механической фиксацией
Борта кассет закрепляются к профилям заклепками или другим системным крепежом, предусмотренным АТР.
Температурная подвижность и компенсационные зазоры сохраняются.Плоские панели и специальные участки
На отдельных зонах возможно видимое крепление листа, если решение допускается проектом и пожарными документами.
Узлы проемов и переходов между материалами проектируются отдельно.Реальные технические решения
Типовые узлы из АТР
Поле фасада — только часть проекта. Отдельно прорабатываются проемы, углы, цоколь, парапеты, деформационные швы, примыкания к кровле и переходы между облицовками.
Показаны фрагменты профильного альбома технических решений для кассетной облицовки. Для объекта выбирается система с действующими техническими и пожарными документами.
СП 522.1325800.2023
Что проверяем до и во время монтажа
Свод правил связывает проект, обследование основания, расчет, монтаж и приемку. Эти требования напрямую влияют на надежность, сроки и стоимость фасада.
Состав НВФ и рабочая документация разрабатываются для конкретного объекта, а типовые решения привязываются к его условиям.
СП 522, п. 4.1 и приложения А–ВДо монтажа кронштейнов проводятся натурные испытания крепежа в фактическом основании, результат оформляется протоколом.
СП 522, п. Л.2.2Минимально допустимый воздушный зазор между утеплителем и облицовкой — 40 мм; до направляющих должно оставаться не менее 20 мм.
СП 522, п. 13.9Плиты укладываются по проектной схеме, углы выполняются с перевязкой, поврежденные плиты и пустоты не допускаются.
СП 522, приложение ЛСмежные направляющие устанавливаются с компенсационным зазором. Независимые участки нельзя произвольно связывать.
СП 522, п. Л.2.5.1Кронштейны, теплоизоляция, направляющие и другие закрываемые элементы принимаются до установки облицовки.
СП 522, п. 18.5.3.3–18.5.3.5Монтаж под ключ
Что входит в комплекс работ
В одно коммерческое предложение включаем проектирование, материалы, монтаж и закрытие всех фасадных узлов — без разрыва ответственности между поставщиком и подрядчиком.
Обследование и проект
Геодезия, проверка основания, раскладка облицовки, расчеты, узлы и спецификация.
Комплектация объекта
Подсистема, крепеж, утеплитель, мембрана, облицовка и металл для доборов.
Монтаж НВФ
Кронштейны, теплоизоляция, направляющие, облицовка, откосы, отливы, углы и парапеты.
Контроль и сдача
Журналы работ, акты скрытых работ, исполнительные схемы и сдача готового фасада.
Предварительный расчет
Что поможет точнее посчитать фасад
Техническое задание на устройство НВФ
Фасады, разрезы и планы в PDF или DWG
Площадь и ведомость объемов, если есть
Тип основания и состав наружной стены
Марка, толщина и класс композитной панели
Размеры кассет, раскладка и цветовая схема
Толщина утепления и требования по теплотехнике
Высота здания, условия доступа и сроки
Документы системы
На что опирается решение
Проверяем область применения системы, актуальность АТР, технические и пожарные документы, расчетные материалы и применимые ГОСТы.
АТР системы под композитСхемы каркаса, крепление облицовки и типовые примыкания.
ТС и пожарные документыОбласть применения, подтвержденные решения и ограничения комплектации.
ГОСТ Р 58154-2018 и ГОСТ Р 58883-2020Требования к материалам подконструкций и правила их расчета.
СП 522.1325800.2023Проектирование, производство работ и эксплуатация навесных фасадных систем.
Другие облицовки
Сравнить фасадные решения
Подбираем материал вместе с совместимой схемой крепления, расчетной подсистемой и комплектом узлов.
Фасад под ключ
Нужно рассчитать НВФ с композитными панелями?
Пришлите фасады, проект или краткое описание объекта. Подготовим состав работ и материалов, обозначим принятые решения и исходные данные для точного КП.
