Компания «Бастион» занимается проектированием, изготовлением и монтажом фасадных витражей на основе алюминиевых профилей любой сложности под ключ. Мы изготавливаем фасадные конструкции из стекла любой сложности для офисных зданий, торговых центров и многоквартирных жилых домов.
Фотогалерея
Тарифы
*Указана базовая стоимость возведения конструкции алюминиевого витража за 1 м² под ключ. В стоимость каждого тарифа включено:
- Обмеры объекта, подбор комплектующих, расчеты, подготовка проектной документации;
- Материалы: изготовление и резка профилей, стекла, сборка стеклопакетов, фурнитура, полное комплектование заказа;
- Монтаж конструкции на объекте под ключ.
Расчет стоимости конструкции на алюминиевом профиле
Технология остекления на алюминиевых профилях
Расскажем простыми словами об остеклении алюминиевыми профилями. Чтобы удерживать стекло нужен каркас, по аналогии с рамой окна. Технология, где стеклопакет монтируется в специальный профиль (каркас) нужного размера, широко применяется в индустрии оконного остекления (пластиковые окна).
Стекло тяжелое, если нужно поставить большие и огромные окна, остеклить большие площади (например, возвести стеклянный витраж на фасаде) пластиковые профили не подходят, они не способны выдержать вес стекла (стеклопакет в сборе может весить до трехсот килограмм). В этом случае на помощь приходят профили из алюминия. Они выдерживают большие нагрузки, устойчивы к внешним воздействиям. С помощью них можно возводить конструкции любого размера, без ограничений по площади (большие витражи офисных зданий, торговых центров и даже небоскребов).
По стоимости алюмиевые профили ожидаемо дороже пластиковых аналогов. Представляем ориентировочную тарифную сетку на пользующиеся популярностью профили. Подробнее в разделе Тарифы.
Отстекление «теплыми» профилями с теплоизоляцией
Наиболее часто применяемая технология алюминиевого остекления. Собственно говоря, для этого и был разработан алюминиевый профиль для стеклопакетов (чтобы собирать каркас большой площади для конструкций наружного остекления зданий). Для «теплого» остекления витражей используются многокамерные профили с теплоизолирующими вставками внутри. Конструкция заполняется специальными энергосберегающими стеклопакетами. Витражное остекление на алюминиевом профиле обладает массой преимуществ:
- Служит до 30 лет.
- Возможность ремонта и замены отдельных фрагментов.
- Возможность заполнять большие площади фасадов, при двухопорной конструкции ширина не ограничена, высота до 7,5 метров, при трехопорной – высота витража не ограничена.
- Энергосбережение, звукоизоляция, устойчивость к давлению, огнестойкость, защита от влаги и многое другое
Подробнее вы можете прочитать в разделе «Теплое алюминиевое остекление».
Холодное алюминиевое остекление
Остекление полыми профилями без термовставок. Это легкие конструкции, которые применяются в основном для внутреннего остекления, сооружения офисных перегородок, зонирования пространства, раздвижных дверей, витрин магазинов в торговых центрах. Для сооружения наружных витражей зданий данная технология не применяется. Больше про холодное остекление вы можете прочитать на этой странице.
Этапы работ по возведению витража под ключ
Разберем на примере установку стандартного витража на алюминиевом профиле, тип конструкции – стоечно-ригельная система с заполнением стеклопакетами. Мы выполняем такие заказы довольно часто. Такие витражные фасады заказывают и для частных домов, и для малых и средних зданий коммерческого назначения. Высота – до восьми метров (два-три этажа, ширина – до 40 метров).
-
1. Сбор данных и подготовка проекта витража
Вы обращаетесь к нам, и мы начинаем диалог о том какое у вас здание: частный дом, магазин, автозаправка, где оно расположено и какой стеклянный фасад вы хотите в нем обустроить. Мы подбираем для вас несколько похожих вариантов из нашего портфолио. На этом этапе мы консультируем вас, рассказываем о том, какие можем предложить варианты профилей, стекла, входных групп, систем проветривания, фурнитуры. В ходе обсуждения проекта наши специалисты дают информацию о сроках изготовления конструкции на заводе и предварительно обозначают дату монтажа алюминиевого витража на вашем объекте.
Результатом этого этапа является предварительная смета с детализированной информацией о предлагаемой конструкции, профилях, стекле, стоимостью работ и сроками реализации. Иными словами, вы получаете наше коммерческое предложение с деталями проекта, которое можете рассматривать в числе прочих.
-
2. Корректировка проекта, разработка проектной документации
Если наш проект вас заинтересовал, мы отправляем своих специалистов к вам на объект. На месте они делают точные замеры вашего здания и передают информацию для нашего отдела архитекторов. Эта информация вносится в проект алюминиевого витража, производится корректировка в расчеты материалов и в схемы монтажа. С момента перерасчета проекта мы фиксируем стоимость и сроки заключаем договор.
После подписания договора мы заказываем изготовление конструкций на заводе и готовим для вас пакет технической документации. Базовый пакет документов это: КМ (конструкции металлические), КМД (конструкции металлические детализированные) и АР (архитектурные решения). Подробнее о проектной документации вы можете почитать в соответствующем разделе.
-
3. Изготовление конструкций на заводе
Монтаж стеклянного витража на алюминиевом профиле под ключ сам по себе довольно быстрый процесс. Он похож на сборку конструктора из готовых деталей. Сначала собирается каркас, в него вставляются стеклопакеты, вся конструкция фиксируется прижимными планками, герметизируется «и все».
Большую часть времени занимает изготовление конструкций и стекла на заводе, которая включает изготовление и покраску профилей, резку стекла, подготовку систем крепления, сборку стеклопакетов, комплектование заказа и многое другое. При этом, сроки изготовления могут различаться значительно, все зависит от выбранного профиля. Чем доступнее и ближе завод изготовитель – тем быстрее и наоборот – эксклюзивные «западные» бренды нужно ждать долго.
Случается, что нашим заказчикам нужно провести работы быстро (например, обязательно летом). В этом случае подойдут «близкие» отечественные профили. Также, для большинства наших клиентов, которые заказывают алюминиевые витражи на европейских профилях, срок работ не имеет решающего значения – дата сборки на объекте согласуется на срок через 3 месяца.
-
4. Доставка и сборка алюминиевого витража на месте

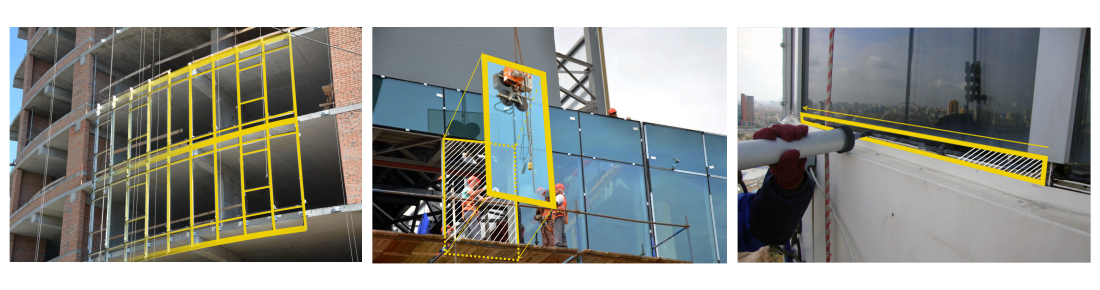

Монтаж конструкции под ключ на объекте – это быстрый процесс. Это похоже на сборку конструктора из готовых деталей. Сооружение витражных систем на алюминии делится на несколько этапов:
- «Нулевой» этап – подготовка площадки. В большинстве случаев наши заказчики обновляют фасад, иными словами, заказывают алюминиевый витраж вместо устаревшего старого фасада. В таких случаях прежде нужно разобрать старый фасад перед монтажом нового. Демонтаж занимает в среднем 2-3 дня для стандартного здания. В случае сборки конструкции на строящееся здание этот этап пропускается.
- Сооружение каркаса – установка стоек, ригелей (пока ожидаем доставку стеклопакетов). При активной работе монтаж каркаса из алюминиевого профиля шириной до 50 метров и высотой 8 метров (средние показатели) занимает 2-3 дня.
- Установка стекла или стеклопакетов в подготовленный каркас. Для этого этапа используется спецоборудование – кран паук (вес стеклопакета, в зависимости от размера, может достигать до 300 кг.)
При хорошей сноровке, сооружение алюминиевого витража "среднюю по больнице" площадь (50 на 8 метров, это большинство отдельно стоящих зданий магазины, заправки, офисные здания на 2-3 этажа) занимает до 6 дней. При этом работает бригада из 4-5 человек.
Профили для алюминиевых витражей
Профили являются базой конструкции, основой для сооружения каркаса, который во многих случаях выполняет роль несущего фасада. Мы любим и умеем собирать витражи из алюминиевых профилей всех представленных на рынке брендов. Каждый производитель предлагает серию профилей под разные задачи. Как правило, самыми «ходовыми» являются решения для наиболее популярных стоечно-ригельных, структурных, полуструктурных, модульных и безрамных конструкций.
Российские и белорусские бренды имеют большие склады профилей в быстром доступе. Профили Vidnal (г. Видное), Татпроф (Татарстан), СИАЛ (Красноярск), Kraus и Alutech (Беларусь) почти всегда в наличии в большом количестве, их не нужно ждать. При этом они почти ничем не уступают западным аналогам. «Западные» бренды (например, Reynaers, Shueco) доезжают до объекта за 2-3 месяца, но взамен вы получаете эксклюзивность и передовые на сегодняшний день решения.
Чаще всего мы сооружаем витражи из профилей: VIDNAL F50R, F50SR, F50; Alutech Alt W62, Alt W72, Alt SL160; Татпроф GFV8593, GFV 8593, GFV 8587; СИАЛ КП50, КП45 и КПТ 74. Это базовая продукция, закрывающая большинство задач по «теплому» остеклению. Для «холодного» остекления витражей применяются полые профили без термовставок, монтирующиеся по той-же технологии. Подробнее с линейкой профилей вы можете ознакомиться на нашем сайте, на странице каждого бренда.
Стекло и стеклопакеты
В привычном понимании стеклопакет представляет собой блок из нескольких стекол в «рамке» из профиля (алюминиевого или пластикового). Иными словами, окно в сборе, которое монтируется в проем. Все защитные свойства окна работают вместе, как элементы одной конструкции. В контексте разговора про витражи на алюминиевом профиле есть важный нюанс – у нас нет проема для монтажа «окна». Весь витраж, по сути, представляет собой одно большое окно из модулей, где сначала собирается каркас из профиля, а потом в него вставляется стекло и это происходит уже на объекте.
Поэтому, в нашем случае стеклопакет – это герметичный блок из двух и более стекол с дистанционной рамкой. «Междустекольное» пространство заполнено газом (сухой воздух, аргон). Поэтому, о полезных свойствах профилей мы написали информацию отдельно (см. раздел «Профили»), а в этом блоке сделаем упор на полезные свойства стекла.
Строительное стекло
Есть два базовых вида стекла, из которого изготавливаются стеклопакеты нужного размера. Чтобы собрать стеклопакет, стекло нужно нарезать под нужные размеры, провести его «настройку» под нужные параметры (напыление, тонирование, матировку) и затем вставить его слоями в специально подготовленный стеклопакет. В большинстве случаев основой для стеклопакетов для витражей на алюминиевом профиле являются два вида стекла: флоат стекло и «Джамбо» стекло большого формата.
Листовое Float стекло
Базовый вид строительного стекла для архитектуры и строительства. Большинство архитектурных решений по остеклению фасадов, возведению витражей на алюминиевом профиле выполнены с использованием листового «флоат» стекла и его разновидностей.
Стекло большого формата (Jumbo)
Jumbo — международный формат крупногабаритного листового стекла, 6000х3210мм. «Джамбо»-стекло применяется в широком спектре архитектурно-строительных проектов. По прочности jumbo стекло значительно превосходит стандартное листовое стекло для строительства.
Строительное стекло используется для «промышленного» фасадного остекления (витражи, стеклянные фасады, витрины) и сооружениях из алюминиевого профиля (зимние сады, беседки, веранды). Оно обладает такими-же функциями энергосбережения, защиты от внешних воздействий (УФ излучение, светоотражение, влагостойкость, звукоизоляция), что и стекло, установленное в «евроокнах» квартир и домов. Единственное отличие – строительное стекло намного более прочное, закаленное.
- Защита от УФ излучения – за счет напыления оксида серебра или нанесения пленки из ионов хрома.
- Самоочистка – благодаря гидрофобному покрытию, специальной тонкой пленки с водоотталкивающими свойствами.
- Светоотражение – тонировка (доступна вся линейка RAL), технология рефлективных стекол.
- Декорирование – матирование, нанесение пескоструйных рисунков, печать рисунков на 3D принтере.
В зависимости от задач фасада, (например, витраж на алюминиевом профиле), климата региона, где расположен объект, защитные технологии используются в разных комбинациях (а иногда и все вместе). Для строительного стекла доступны дополнительные возможности, его можно армировать сеткой, склеивать в несколько слоев (триплекс), изгибать (моллировать) и многое другое.
Подробнее о строительном стекле и изделиях с его использованием читайте в специальной обзорной статье на нашем сайте.
Стеклопакеты для алюминиевых профилей
В конструкциях из алюминиевого профиля стеклопакет – это модуль из стекла, который монтируется в каркас конструкции. Для каждой витражной конструкции из алюминиевых профилей они изготавливаются по индивидуальным размерам. Подготовленные и нарезанные листы стекла соединяются между собой специальными рамками в герметичную конструкцию из одной, двух, трех или четырех камер.
Воздушные камеры между стеклами заполняются сухим воздухом или аргоном. Внутри стеклопакета устанавливаются алюминиевые контуры, внутри которых расположен влагопоглащающий гранулят. Ширина каждой камеры (промежутка между стеклами) может быть разная. Минимальный зазор – 24 мм. для полых профилей (холодное остекление, одна камера), для двух- и более камер 28 мм. и 32 мм. Чем больше толщина камеры (и стекла) – тем выше теплоизоляция и наоборот. Выбор конструкции стеклопакета под каждый проект требует квалификации. Наш архитектурный отдел предложит оптимальные виды заполнения под ваш проект витража. В большинстве случаев мы подбираем «золотую середину», хорошее сочетание цены, качества и теплозащитных свойств.
Фурнитура
Фурнитура для алюминиевых конструкций – это набор механизмов, для открывания, запирания, откидывания и сдвигания. Каждый производитель профилей предлагает свой уникальный набор позиций в специальных каталогах – это петли, доводчики, замки, защелки, ролики, ножницы, различные тяги, ролики и много других механизмов и элементов. Поэтому, в любом проекте будет использована фурнитура от производителя выбранного профиля.
-
Створки
Поворотные, откидные и поворотно-откидные механизмы фурнитуры, всего около 50 различных видов элементов крепления и открытия окон и дверей. Основу здесь составляют петли (наружные и скрытые), запорные элементы и системы открытия, например, ножницы для поворотно-откидных систем).
-
Ручки
Самый технически простой элемент фурнитуры. Ручки - лицо конструкции и ключ, запускающий весь механизм. Мы предлагаем ручки из качественных материалов, за которые приятно держаться, с нестираемой поверхностью.
-
Автоматика
Устройства и механизмы, берущие на себя функции дистанционного управления. С помощью них можно организовать системы дистанционного открытия окон и фрамуг, собирать сложные системы дымоудаления и многое другое. Также, автоматику можно “подружить” с системами умного дома.
Алюминиевый витраж – статичная конструкция, в большинстве случаев ему требуются только простые элементы проветривания. Вопрос выбора механизмов имеет более важное значение тогда, если планируется сооружение входной группы с дверьми.
Подробнее о фурнитуре для алюминиевых конструкций вы можете почитать в специальной статье на нашем сайте.
О компании
Закажите обратный звонок и наши специалисты свяжутся с вами с течении ближайшего времени и помогут произвести точный расчет вашего фасада.
Перезвоните мне
Проектная документация для возведения алюминиевых витражей
Для каждого проекта, который мы реализуем, в том числе и для остекления витражей на базе алюминиевых профилей подготавливается особый набор технических документов. В зависимости от содержания работ наши специалисты готовят документы для «стройки» в различных комбинациях. В пакете документации базовыми разделами являются: КМ (конструкции металлические), КМД (конструкции металлические детализированные) и АР (архитектурные решения)Пакет документации также может содержать:
- Инженерно-геодезические изыскания;
- Описания архитектурно-строительных изысканий для обеспечения соблюдения различных норм (защита от шума, вибрации, прямого света, требованиям энергоэффективности или даже движения воздушных судов);
- Перечень нормативных документов, используемых в разработке проектной документации;
- Спецификации материалов для облицовки фасада, профилей, стекла и стеклопакетов для оконных и дверных проемов;
- Планы отделочных работ;
- Различные визуализации и схемы в графичесом формате, в том числе и в 3D;
- и многое другое, в зависимости от сложности и содержания проекта.
FAQ: частые вопросы об алюминиевых витражах
-
Какие строительные нормы, предписания соблюдаются (ГОСТы, СНиПы)?
Работаем в полном соответствии со всеми нормами и требованиями:
- ГОСТ 21519-2003 (Блоки оконные с алюминиевыми сплавами);
- СНиП 3.03.01-87 (Несущие и ограждающие конструкции);
- ГОСТ 22233-2001 (Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций);
- ГОСТ 111-2001 (Стекло листовое);
- ГОСТ 30698-2000 (Стекло закаленное строительное);
- ГОСТ 30826-2002 (Стекло многослойное строительного назначения);
- ГОСТ 24866-99 (Стеклопакеты клеенные строительного назначения).
-
Что включено в работы под ключ?
А работы под ключ включены все материалы и работы, которые в конце позволяют получить готовый алюминиевый витраж (тёплый или холодный). Никаких скрытых платежей не предполагается. Окончательная цена за проект фиксируется в договоре.
- Стёкла — выполняем остекление с помощью специального ударопрочного стекла. Его можно тонировать в любой цвет, сделать зеркальным, матовым или глянцевым.
- Фурнитура — замки, доводчики, решётки, сетки и другая фурнитура. Они расширяют функционал готового фасада, делая его более полезным в бытовом плане.
- Автоматика — механизмы открытия/откидывания/регулирования положений, доводчики, сенсорные датчики задымления, влажности, температуры и многое другое.
- Установка — подготовка объекта к монтажу, сборка конструкций, отладка. Все работы, включая вывоз мусора. В нашем распоряжении опытные бригады монтажников, специальный инструмент и техника, позволяющие быстро установить витраж из алюминиевых стеклопакетов любой сложности.
-
Как рассчитывается цена?
Стоимость алюминиевого витража рассчитывается индивидуально под каждый проект. За основу берутся базовые цены (см. раздел «Прайс-лист») и тарифы (представлены ниже). Под каждый проект цена корректируется, с учетом площади остекления, местоположения объектов, выбранной фурнитуры, автоматики и перечня дополнительных параметров. В разделе «Тарифы» мы вывели два предложения на профилях VIDNAL (считаются бюджетным и средним по цене) и одно на профиле Alutech (считается дорогим).
Мы можем найти достойные варианты, отталкиваясь от бюджета заказчика. Во в большинстве случаев мы находим возможность снизить финальную цену. С удовольствием участвуем в тендерах.
