Вертикальный лист
Профнастил крепится к горизонтальным Z-, Г- или специальным профилям. Решение удобно для отвода воды и визуально увеличивает высоту фасада.
Поперечные стыки и обрамления проемов проектируются заранее.Проектирование, комплектация и монтаж
Вентилируемый фасад из профнастила
Проектируем экономичную и ремонтопригодную облицовку из профилированного листа с учетом направления волн, марки листа, покрытия, шага опор, нахлестов и ветровых нагрузок. Выполняем монтаж под ключ.
Ориентация листаВертикальная или горизонтальная — вместе с соответствующей схемой профилей.
КреплениеСаморезы с уплотнительной шайбой в расчетном количестве и проектных точках.
Защитное покрытиеМарка стали, цинк и полимерное покрытие выбираются по условиям эксплуатации.
Результат под ключПроект, подсистема, утепление, профлист, доборы, монтаж и сдача.

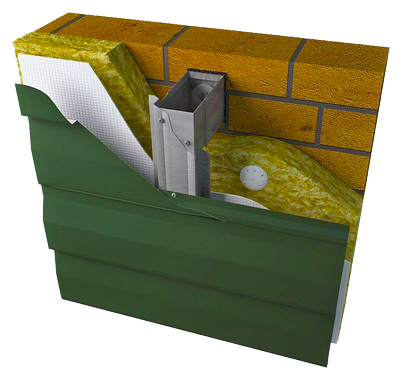

Система в сборе
Конструкция под конкретную облицовку
Подсистема передает собственный вес и ветровые нагрузки на основание, удерживает проектную геометрию облицовки и сохраняет расчетный воздушный зазор. Все элементы рассматриваются совместно, а не как независимые позиции сметы.
Основание и анкерыТип и шаг крепления кронштейнов подтверждаются расчетом и испытаниями.
КронштейныВынос каркаса учитывает стену, утепление и проектный вентиляционный зазор.
Несущие профилиГ-, Т-, Z- и специальные профили ориентируются поперек направления крепления листа.
ТеплоизоляцияПлиты устанавливаются с перевязкой и защищаются по проектному решению.
Профилированный листМарка профиля, толщина, рабочая ширина и покрытие фиксируются в спецификации.
Фасадный крепежСаморезы и шайбы должны быть совместимы с листом и средой эксплуатации.
Нахлесты и стыкиНаправление монтажа, герметичность и расположение стыков задаются проектом.
Доборные элементыУглы, цоколь, проемы и парапеты закрываются фасонными деталями.
Варианты исполнения
Как крепится профнастил
Направление листа определяет ориентацию несущих профилей и расположение стыков. Марка профиля и шаг крепежа выбираются по ветровому району, высоте и краевым зонам фасада.
Горизонтальный лист
Лист крепится к вертикальным направляющим; особое внимание уделяется продольным нахлестам и защите стыков.
Положение крепежа и шаг опор связаны с геометрией волны.Линеарные панели и специальные профили
При необходимости более строгой модульности применяются фасадные панели и профилированные элементы иной геометрии.
Переход между типами облицовки выполняется через отдельный узел.Реальные технические решения
Типовые узлы из АТР
Поле фасада — только часть проекта. Отдельно прорабатываются проемы, углы, цоколь, парапеты, деформационные швы, примыкания к кровле и переходы между облицовками.
Использованы фрагменты АТР навесной фасадной системы для профилированного листа. Конкретная схема выбирается по типу листа, основанию и действующим документам производителя.
СП 522.1325800.2023
Что проверяем до и во время монтажа
Свод правил связывает проект, обследование основания, расчет, монтаж и приемку. Эти требования напрямую влияют на надежность, сроки и стоимость фасада.
Состав НВФ и рабочая документация разрабатываются для конкретного объекта, а типовые решения привязываются к его условиям.
СП 522, п. 4.1 и приложения А–ВДо монтажа кронштейнов проводятся натурные испытания крепежа в фактическом основании, результат оформляется протоколом.
СП 522, п. Л.2.2Минимально допустимый воздушный зазор между утеплителем и облицовкой — 40 мм; до направляющих должно оставаться не менее 20 мм.
СП 522, п. 13.9Плиты укладываются по проектной схеме, углы выполняются с перевязкой, поврежденные плиты и пустоты не допускаются.
СП 522, приложение ЛСмежные направляющие устанавливаются с компенсационным зазором. Независимые участки нельзя произвольно связывать.
СП 522, п. Л.2.5.1Кронштейны, теплоизоляция, направляющие и другие закрываемые элементы принимаются до установки облицовки.
СП 522, п. 18.5.3.3–18.5.3.5Монтаж под ключ
Что входит в комплекс работ
В одно коммерческое предложение включаем проектирование, материалы, монтаж и закрытие всех фасадных узлов — без разрыва ответственности между поставщиком и подрядчиком.
Обследование и проект
Геодезия, проверка основания, раскладка облицовки, расчеты, узлы и спецификация.
Комплектация объекта
Подсистема, крепеж, утеплитель, мембрана, облицовка и металл для доборов.
Монтаж НВФ
Кронштейны, теплоизоляция, направляющие, облицовка, откосы, отливы, углы и парапеты.
Контроль и сдача
Журналы работ, акты скрытых работ, исполнительные схемы и сдача готового фасада.
Предварительный расчет
Что поможет точнее посчитать фасад
Техническое задание на устройство НВФ
Фасады, разрезы и планы в PDF или DWG
Площадь и ведомость объемов, если есть
Тип основания и состав наружной стены
Марка, толщина, покрытие и цвет профнастила
Ориентация листа, длины, нахлесты и раскладка
Толщина утепления и требования по теплотехнике
Высота здания, условия доступа и сроки
Документы системы
На что опирается решение
Проверяем область применения системы, актуальность АТР, технические и пожарные документы, расчетные материалы и применимые ГОСТы.
АТР системы под профнастилСхемы каркаса, крепление облицовки и типовые примыкания.
ТС и пожарные документыОбласть применения, подтвержденные решения и ограничения комплектации.
ГОСТ Р 58154-2018 и ГОСТ Р 58883-2020Требования к материалам подконструкций и правила их расчета.
СП 522.1325800.2023Проектирование, производство работ и эксплуатация навесных фасадных систем.
Другие облицовки
Сравнить фасадные решения
Подбираем материал вместе с совместимой схемой крепления, расчетной подсистемой и комплектом узлов.
Фасад под ключ
Нужно рассчитать НВФ с профнастилом?
Пришлите фасады, проект или краткое описание объекта. Подготовим состав работ и материалов, обозначим принятые решения и исходные данные для точного КП.
