Фасадная система для алюкобонда

Фасадная система для алюкобонда

При устройстве надежных, долговечных и практичных вентилируемых фасадов одним из подходящих материалов является именно алюкобонд. Состоящая из сплава алюминия, магния и кремния панель обладает всеми нужными характеристиками для того, чтобы процесс монтажа был легок, а период эксплуатации долгим. По своей сути алюкобонд являет собой композитную панель из алюминия с различными прослойками, каждой из которой отведена своя роль. Эти панели предназначены для наружной облицовки фасада зданий всех типов. Применение таких панелей вместе с подсистемой вентилируемого фасада дает прекрасную возможность выровнять различные неровности стен. Благодаря применению качественных материалов этот оригинальный сплав легок, пластичен и обладает хорошей устойчивостью к воздействию коррозийного разрушения. Панели алюминиевого композитного материала значительно легче листов из нержавейки и классических алюминиевых пластин. Учитывая тот факт, что материал покрыт защитным анодным оксидом, облицовка из алюкобонда прекрасно переносит всевозможные погодные условия и влияние внешний среды.

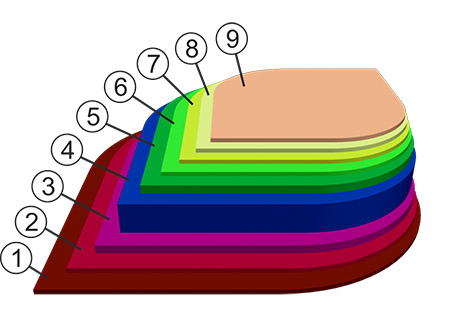

Структура панели Алюкобонд

Подробная структура панелей объясняет, почему алюкобонд столь стремительно завоевал быстроразвивающийся строительный рынок как универсальное решение по облицовке. Каждый слой, который входит в структуру, выполняет четко предназначенные функции предохранения панели от внешних негативных влияний.

cc

  1. Нижний слой лака
  2. Пленка, предохраняющая от коррозии на основе полиэфира
  3. Высокопрочная пластина из алюминиевого сплава
  4. Полимерный сердечник
  5. Высокопрочная пластина из алюминиевого сплава
  6. Нижний слой лакокрасочного покрытия PVDF
  7. Верхний слой лакокрасочного покрытия PVDF
  8. Блестящий слой лакокрасочного покрытия PVDF
  9. Защитная пленка

Преимущества композитных панелей Алюкобонд

  • Благодаря многослойности материала достигается значительно повышение звукоизоляционных свойств.

  • Использование утеплителя при монтаже вентилируемых фасадов дает свойство теплоизоляции. Так летом конструкция не позволяет передаче тепла, а зимой воздушный слой с утеплителем не дают возможности холоду проникать в помещение.

  • Создание комфортного микроклимата в помещении достигается благодаря беспрепятственной диффузии пара внутри конструкции. Так наблюдается эффект дыхания.

  • Алюкобонд не восприимчив воздействию агрессивных факторов внешней среды, таких как солнце, ветер, влага или холод.

  • Вязкая структура смолы и специальная обработка листов обеспечивают свойство хорошего сопротивления ударам.

  • Неизменное качество внешнего покрытия дают гарантию в безупречной износостойкости и долговечности.

  • Высокий показатель сопротивления влиянию высоких температур.

  • Пластичность алюминиевых панелей дают возможность легко достигать требуемой формы для воплощения дизайнерских решений.

  • Легкость материала позволяет значительно снизить нагрузку на несущие стены и фундамент здания и крепежные элементы.


Фасад, облицованный алюкобондом 10 000 м2 (работы выполняются с лесов или строительных тур)
Работы
Виды работ Ед.изм. Кол-во Работы (руб.) Общая стоимость (руб.)
Цена за единицу Всего
Геодезия м2 10000 35 350000 350000
Разработка проектной документации м2 10000 80 800000 800000
Разметка и отбивка осей под устройство подсистемы, устройство кронштейнов м2 10000 150 1500000 1500000
Монтаж утеплителя типа Rockwool 100мм м2 10000 200 2000000 2000000
Устройство подсистемы для монтажа облицовки Алюкобонд м2 10000 750 7500000 7500000
Монтаж облицовки Алюкобонд на подсистему м2 10000 200 2000000 2000000
ИТОГО 13000000
Строительные материалы
Утеплитель типа Rockwool м2 10000 290 2900000 2900000
Крепеж (анкер + тарел. дюбель) м2 10000 145 1450000 1450000
Подсистема для монтажа облицовки Алюкобонд м2 10000 750 7500000 7500000
Облицовочные панели Алюкобонд 1000мм*2000мм м2 11000 719 7909000 7909000
ИТОГО 19759000
ИТОГО по всем статьям расходов 32759000

Подсистема с облицовкой из алюкобонда может быть выполнена из оцинкованной и нержавеющей стали. Основным отличием этих материалов является то, что нержавеющая сталь сохраняет антикоррозийные свойства по истечению более длительного периода времени. Срок службы подсистемы из нержавеющей стали увеличивается практически вдвое. Но и цена этому соответствующая. Так что при выборе материала подсистемы вначале стоит ответить на вопрос, на какой период эксплуатации должна быть рассчитана система.

Расчет подсистемы для облицовки Алюкобондом

Окрашенная подсистема из оцинкованной стали
Ориентировочный расчет стоимости комбинированной системы АКП шириной А=1170 мм и высотой В=1500 мм, шаг крепления кронштейнов по горизонтали 1170 мм, вертикали 1300 мм. Направляющая 3000 мм крепится на 3 кронштейна.
N Наименование ед. изм. расход на кв.м, шт. цена за шт., руб. стоимость на 1 кв.м., руб.
1300мм
1 Направляющая СЦ, L=3000 мм окрашенная шт 0,31 490 151,9
2 Кронштейн СЦ L=60мм/1,2 BB ** окрашенный шт 0,93 33 30,69
3 Ответная часть СЦ, L=50 мм/1,2 ** окрашенная шт 0,93 23 21,39
4 Шайба СЦ, окрашенная шт 0,93 8,5 7,91
5 Термоизолирующая прокладка шт 0,93 4 3,72
6 Икля CH шт 3,11 13 40,43
7 Салазка CH шт 1,71 30 51,3
Итого подсистема из окрашенной оцинкованной стали*
307,34
1 Заклепка нерж. для крепления шт 6 2,85 17,1
2 Заклепка A1 для сборки и крепления АКП*** шт 13,99 2,75 38,49
3 Заклепка А2 для крепления салазок *** шт 3,42 4,25 14,54
4 Дюбель MBRK-STB (L=100 мм) ** для стен шт 0,93 22 20,46
Итого подсистема с крепежом*
397,93

Подсистема из нержавеющей стали
Ориентировочный расчет стоимости нержавеющей системы АКП шириной А=1170 мм и высотой В=1500 мм, шаг крепления кронштейнов по горизонтали 1170 мм, вертикали 1300 мм. Направляющая 3000 мм крепится на 3 кронштейна.
N Наименование ед. изм. расход на кв.м, шт. цена за шт., руб. стоимость на 1 кв.м., руб.
1300мм
1 Направляющая нерж. CH, L=3000 мм шт 0,31 815 252,65
2 Кронштейн нерж. CH, L=60мм/1,2 BB ** шт 0,93 50,5 46,97
3 Ответная часть нерж. CH, L=50 мм/1,2 ** шт 0,93 34 31,62
4 Шайба нерж. CH шт 0,93 11,5 10,7
5 Термоизолирующая прокладка шт 0,93 4 3,72
6 Икля CH шт 3,11 13 40,43
7 Салазка CH шт 1,71 30 51,3
Итого подсистема из нержавеющей стали*
437,39
1 Заклепка нерж. для крепления шт 6 2,85 17,1
2 Заклепка A1 для сборки и крепления АКП*** шт 13,99 2,75 38,49
3 Заклепка А2 для крепления салазок *** шт 3,42 4,25 14,54
4 Дюбель MBRK-STB (L=100 мм) ** для стен шт 0,93 22 20,46
Итого подсистема из нержавеющей стали с крепежом*
527,98

*Цены приведены из расчета на 1 кв.м. глухой ровной стены без учета откосов, утеплителя, его крепления, внешних углов, декоративных элементов, непроизводственных отходов, и без стоимости облицовочного материала.

Вариации алюминиевого композитного материала

Алюкобонд выпускается в различных вариациях, которые зависят от толщины алюминиевого слоя и самого листа. Степень надежности повышается с толщиной как прослойки из алюминия, так и с общей толщиной листа. Самый первый вариант предназначен скорее для рекламных и интерьерных работ, а также для невысоких зданий. Последняя вариация обладает максимальным показателем надежности и долговечности.

  1. Общая толщина листа 3 мм, толщина алюминия 0.21 мм
  2. Общая толщина листа 3 мм, толщина алюминия 0.3 мм
  3. Общая толщина листа 4 мм, толщина алюминия 0.4 мм
  4. Общая толщина листа 4 мм, толщина алюминия 0.5 мм

Кроме этого алюкобонд делится на группы по горючести. Существуют негорючие (Г1) и слабогорючие (Г2) варианты. Негорючие системы имеют индекс Fire Resistance (FR) у иностранных производителей.

Элементы подсистемы

Профиль Г-образный. facade.ru

Профиль Г-образный

Профиль Z-образный. facade.ru

Профиль Z-образный

Профиль П-образный. facade.ru

Профиль П-образный

Профиль Т-образный. facade.ru

Профиль Т-образный

Кронштейн усиленный. facade.ru

Кронштейн усиленный

Кляммерная пластин. facade.ru

Кляммерная пластин

Планка вертикального шва. facade.ru

Планка вертикального шва

Планка внешнего угла. facade.ru

Планка внешнего угла

Кронштейн. facade.ru

Кронштейн

Компания «Бастион» предлагает осуществить полный комплекс работ по проектированию и монтажу вентилируемых фасадов по действительно приемлемым ценам, что делает возможность использования алюминиевых композитных панелей еще более привлекательной.
