Контроль качества монтажа вентфасада: скрытые работы, ошибки и ежегодный осмотр

Контроль качества монтажа вентилируемого фасада лучше строить не вокруг финального внешнего вида, а вокруг последовательной приемки работ. Ровная облицовка важна, но она не показывает, правильно ли подобраны анкеры, выдержан ли вентиляционный зазор, не пережат ли утеплитель, есть ли компенсационные зазоры и закреплена ли мембрана без ошибок.

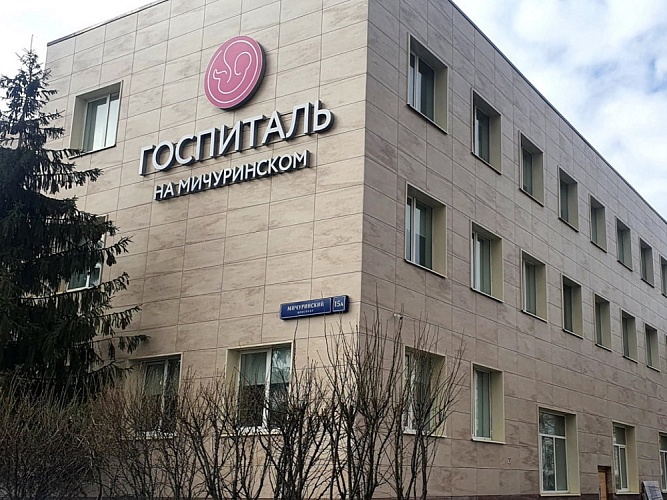

В этой статье мы рассматриваем практическую схему проверки НВФ для частных, коммерческих и общественных объектов. Подход основан на логике СП 522, рабочих альбомов технических решений производителей и опыте монтажа фасадов с керамогранитом, металлокассетами, композитными панелями, фиброцементом и натуральным камнем.

Что проверить до начала монтажа

До выхода монтажной бригады на фасад нужно сверить проект, исполнительную документацию и фактическое состояние здания. Даже хорошая система может работать неправильно, если ее применили без учета материала стен, перепадов плоскости, состояния основания или фактических нагрузок.

• проверить, соответствует ли выбранная подсистема типу основания: бетон, кирпич, газобетон, блоки, монолитный пояс;
• уточнить шаг кронштейнов, тип анкеров, вылет подсистемы, толщину утеплителя и размер вентзазора;
• сверить проектные узлы с реальными примыканиями: окна, цоколь, парапеты, углы, деформационные швы;
• зафиксировать дефекты основания до монтажа, чтобы потом не переносить ответственность на подсистему.

Входной контроль материалов

Входной контроль нужен до начала работ, а не после того, как материалы уже распределены по фасаду. Проверяют комплектность поставки, маркировку, геометрию, состояние защитных покрытий, соответствие крепежа проекту и документам производителя.

Анкерные крепления и кронштейны

Анкерная зона — один из ключевых скрытых этапов. После установки облицовки проверить фактическую глубину анкера, качество отверстия и правильность затяжки уже сложно. Поэтому на этом этапе нужна фотофиксация, выборочный контроль и акты.

На практике важно не только поставить кронштейн в правильное место, но и исключить типовые проблемы: сверление в слабую зону кладки, нарушение минимальных расстояний до края, замена анкера на аналог без проверки, отсутствие терморазрывной прокладки или неправильная установка удлинителя.

Перед монтажом подсистемы на объекте проводят испытания анкеров на фактическом основании. Это нужно не для формальности, а для подбора типа, диаметра, длины и глубины установки крепежа под конкретную стену: монолитный бетон, полнотелый или пустотелый кирпич, газобетон, блоки, старую кладку или ремонтные участки. По результатам испытаний подтверждают расчетное усилие, выбирают рабочий анкер и фиксируют решение в документах.

Данные лабораторных испытаний на вырыв передают проектировщику и используют как исходные данные для прочностного расчета подсистемы. Проектировщик проверяет, выдерживают ли выбранные анкеры и кронштейны собственный вес облицовки, ветровые нагрузки, вылет подсистемы, шаг креплений и особенности основания. Если расчет показывает недостаточный запас, меняют тип или размер анкера, глубину установки, шаг кронштейнов, схему крепления либо закладывают другое техническое решение.

На хрупких, пустотелых или неоднородных основаниях стандартный механический анкер не всегда дает нужный результат. В таких случаях проектировщик и производитель системы могут рекомендовать химические анкеры или специальные решения для слабых оснований, но их также нужно проверять испытаниями и применять строго по технологии: с очисткой отверстия, выдержкой времени набора прочности и контролем глубины установки.

Нормативная база: какие СП и ГОСТы смотреть

Вентилируемый фасад нельзя принимать только по визуальному впечатлению или по одной универсальной цифре. Например, по вентзазору важно смотреть проект, тип облицовки, высоту здания, схему притока и выхода воздуха, узлы производителя и требования нормативных документов. Если зазор перекрыт утеплителем, мембраной, подрезкой панели или неправильным примыканием, система может потерять способность выводить влагу даже при хороших материалах.

Ниже — основные документы, которые полезно держать под рукой при проектировании, монтаже и приемке НВФ. Они не заменяют рабочий проект и АТР конкретной системы, но помогают понимать, какие вопросы обязательно должны быть закрыты.

Утеплитель, мембрана и вентиляционный зазор

Утеплитель должен лежать плотным слоем без щелей, провисаний и необоснованных разрывов. Плиты подрезают по месту, примыкания выполняют аккуратно, а тарельчатый крепеж ставят так, чтобы не разрушать материал и не оставлять непритянутые участки.

Плиты утеплителя укладывают с разбежкой швов, чтобы вертикальные стыки соседних рядов не совпадали и не образовывали непрерывные щели. Крестовые стыки лучше исключать: они ухудшают теплотехнику и повышают риск продувания слоя. В типовой схеме каждую плиту крепят к основанию не менее чем на 5 тарельчатых дюбелей-грибов: четыре по углам и один в центральной зоне. Точное количество крепежа задают проект, высота здания, ветровой район, формат плиты, тип основания и схема производителя; в угловых зонах, на высоте и при двухслойном утеплении дюбелей может потребоваться больше.

Если используется ветро-влагозащитная мембрана, проверяют нахлесты, направление укладки, отсутствие порезов и качество фиксации. Вентиляционный зазор должен сохраняться по всей высоте фасада, включая сложные зоны у окон, цоколя, парапетов и углов.

Направляющие, плоскость и деформационные зазоры

Направляющие формируют геометрию будущей облицовки. На этом этапе проверяют вертикальность, горизонтальность, вынос плоскости, шаг профилей, стыки и компенсационные зазоры. Ошибка в несколько миллиметров на направляющих потом превращается в заметную волну на керамограните, металлокассетах или композитных панелях.

Облицовка и крепеж

На финальной облицовке проверяют не только внешний вид. Важно, чтобы крепеж соответствовал типу материала: кляммеры для керамогранита, заклепки и кассетные узлы для металла, штатные решения для композитных панелей, подсистема и крепления для фиброцемента или камня.

При приемке смотрят равномерность швов, отсутствие сколов, правильность подрезки, совпадение оттенков, качество углов и примыканий. Отдельно проверяют зоны, где обычно появляются ошибки: откосы, цоколь, парапет, наружные углы, места прохода креплений и стыки подсистемы.

Исполнительная документация по фасадам

Акты освидетельствования скрытых работ — важная часть приемки, но не весь комплект исполнительной документации по фасаду. Для нормальной сдачи объекта нужно подтвердить не только факт выполнения скрытых этапов, но и соответствие фактического монтажа проекту, качество примененных материалов и порядок ведения работ.

Минимальный комплект зависит от договора, проекта и требований заказчика, но обычно по навесному вентилируемому фасаду проверяют следующие документы:

Акты скрытых работ лучше подкреплять фотофиксацией, схемами участков, перечнем материалов и отметками о замечаниях. Тогда исполнительная документация становится рабочим инструментом приемки, а не набором формальных подписей.

• акт приемки основания и разметки;
• акт установки кронштейнов и анкеров;
• акт монтажа утеплителя и мембраны;
• акт установки направляющих и контроля плоскости;
• акт приемки облицовки и примыканий.

Типовые ошибки монтажа вентилируемого фасада

Большинство дефектов НВФ появляется не из-за одного грубого нарушения, а из-за цепочки небольших ошибок: заменили крепеж, не проверили основание, сэкономили на прокладках, не выдержали зазор, закрыли узел без фотофиксации. Ниже — наиболее частые проблемы, которые стоит отслеживать.

Ежегодный осмотр вентфасада

Даже правильно смонтированный фасад нужно периодически осматривать. Особенно после сильного ветра, ремонта инженерных систем, монтажа вывесок, замены окон, работ на кровле или вмешательства сторонних подрядчиков.

Чек-лист приемки скрытых работ

Итог

Качественный вентфасад — это не только красивая облицовка. Это правильно подобранная подсистема, проверенное основание, надежные анкеры, аккуратное утепление, стабильный вентзазор, корректная геометрия и полноценная исполнительная документация. Если эти этапы приняты вовремя, риск переделок и эксплуатационных проблем заметно ниже.
