Монтаж вентилируемого фасада: технология, СП 522, АТР и контроль качества

Вентилируемый фасад кажется простым только на фотографиях: кронштейны, утеплитель, направляющие и облицовка. На практике это расчетная система, где каждая ошибка в основании, анкере, вылете кронштейна или вентиляционном зазоре может проявиться уже после закрытия работ.

Эту страницу лучше использовать как основной технический документ по монтажу НВФ на сайте: она связывает коммерческую услугу, статьи о контроле качества, проектировании, исполнительной документации и подборе системы под разные виды облицовки.

Что входит в систему вентилируемого фасада

Полноценный НВФ состоит не из одной облицовки, а из набора взаимосвязанных элементов. Если один слой выбран неправильно, проблемы переходят на остальные: появляется мостик холода, намокает утеплитель, нарушается плоскость или возрастает нагрузка на крепеж.

Что делают до начала монтажа

До разметки фасада нужно собрать исходные данные. Для нового здания это проект, архитектурные решения, геодезия и данные по основанию. Для реконструкции добавляется обследование стен: старые фасады часто имеют слабые участки, пустоты, перепады плоскости и неоднородные материалы.

Анкеры, лабораторные испытания и прочностной расчет

Анкеры нельзя выбирать только по каталогу или по привычке монтажников. Перед монтажом проводят натурные лабораторные испытания на вырыв в конкретном основании. Это особенно важно для газобетона, старого кирпича, пустотелых блоков, неоднородной кладки и реконструируемых зданий.

По результатам испытаний проектировщик выполняет прочностной расчет: подтверждает тип анкера, глубину анкеровки, допустимую нагрузку, шаг кронштейнов и необходимость дополнительных решений. Если основание хрупкое или стандартный механический анкер не дает нужного результата, рассматривают химические анкеры или альтернативную схему крепления, например перенос нагрузки на более надежные конструктивные элементы.

Утеплитель: раскладка, дюбели и защита от ошибок

В вентфасадах обычно применяют негорючий минераловатный утеплитель требуемой плотности и толщины. Плиты укладывают плотно, без щелей и продавливания, а стыки соседних рядов делают с разбежкой, чтобы не получить сквозные вертикальные швы и локальные зоны промерзания.

Количество тарельчатых дюбелей задается проектом и рекомендациями производителя системы. Для ориентировочного понимания часто используют не менее пяти креплений на плиту, а в угловых и краевых зонах, на высотных участках и при повышенной ветровой нагрузке количество точек крепления увеличивают по расчету. Важно не “перетянуть” дюбель: утопленная тарелка ухудшает плоскость утеплителя и может повреждать материал.

Вентиляционный зазор и мостики холода

Вентзазор нужен для движения воздуха за облицовкой: он помогает удалять влагу и снижает риск переувлажнения утеплителя и основания. Его нельзя перекрывать раствором, обрезками утеплителя, неправильно установленной мембраной или доборными элементами.

Отдельно контролируют мостики холода: кронштейны, примыкания, откосы, зоны цоколя и парапетов. Для кронштейнов применяют терморазрывные прокладки, а теплотехническую часть проверяют по расчету, особенно на зданиях с повышенными требованиями к энергоэффективности.

Этапы монтажа вентфасада

Что учитывать по СП 522 и смежным нормативам

СП 522.1325800.2023 удобно использовать как основную нормативную рамку для НВФ: он описывает правила проектирования, производства работ и эксплуатации навесных фасадных систем с вентилируемым зазором. Для расчетов и смежных вопросов дополнительно смотрят ГОСТ Р 58883-2020 по расчету подконструкций, СП 20.13330.2016 по нагрузкам и воздействиям, СП 50.13330.2024 по тепловой защите зданий.

Зачем нужен АТР производителя

АТР производителя — это не рекламная брошюра, а рабочий альбом типовых технических решений. В нем обычно показаны варианты подсистем, типовые узлы, крепление облицовки, решения для углов, оконных откосов, цоколя, парапетов, температурных зазоров и нестандартных мест.

Для монтажников АТР отвечает на вопрос “как собрать узел”, а для проектировщика — какие элементы системы допустимо применять вместе. Если объект сложный, альбом технических решений не заменяет проект, но помогает не изобретать узлы заново и не смешивать несовместимые элементы разных систем.

Исполнительная документация по фасаду

По НВФ важно собирать не только акты освидетельствования скрытых работ. В минимальный комплект обычно входят исполнительные схемы, документы о качестве материалов и оборудования, протоколы испытаний анкеров, общий журнал работ и специальные журналы.

• АОСР на скрытые этапы: анкеры, кронштейны, утеплитель, мембрана, направляющие, примыкания;
• исполнительные схемы по фактически выполненным участкам;
• сертификаты, паспорта, декларации и документы о качестве материалов;
• протоколы лабораторных испытаний анкеров на объекте;
• общий журнал работ, журнал входного контроля материалов, специальные журналы и журнал авторского надзора, если он предусмотрен договором.

Отдельную практическую схему приемки мы вынесли в материал про контроль качества монтажа вентфасада и скрытые работы.

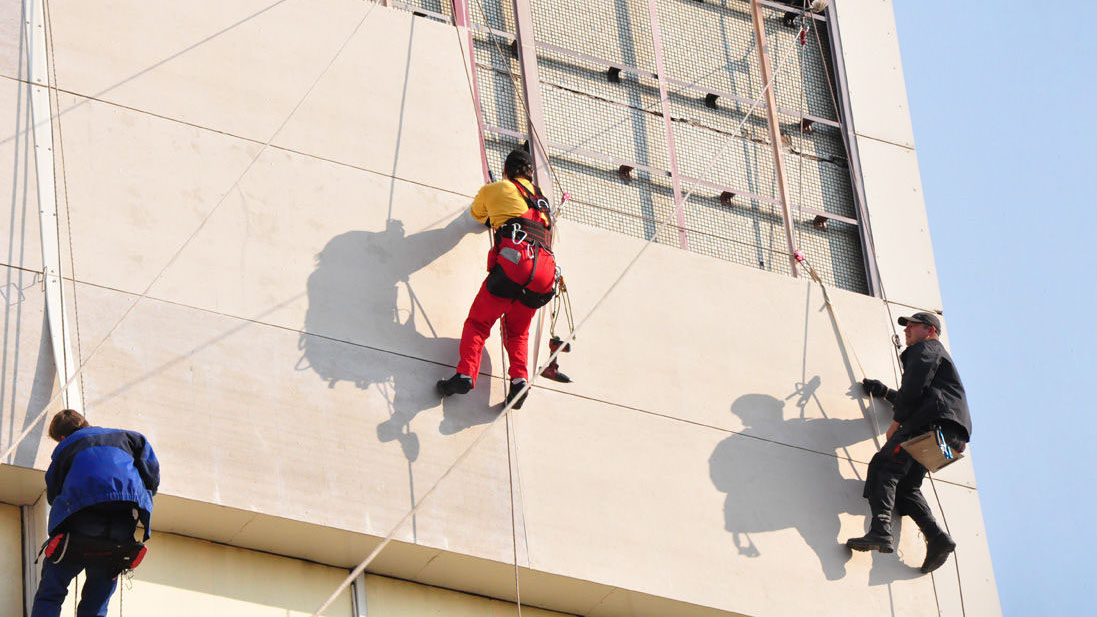

Исходная инструкция по монтажу

Ниже сохранен исходный материал старой статьи без сокращения. Его лучше оставить как практический блок внутри новой страницы: он показывает базовую последовательность монтажа кронштейнов, утеплителя, направляющих и облицовки.

1. Установка кронштейнов

После того, как была проведена разметка объекта, в необходимых местах устанавливаются кронштейны. Эти кронштейны монтируются к стене через паронитовый терморазрывный элемент с помощью специальных анкеров. Использование шайбы в креплениях позволяет увеличить прочность узлов системы вентилируемых фасадов. Для дополнительной защиты от коррозии, шляпка анкера после установки закрашивается краской.

2. Установка утеплителя

Утеплитель крепиться на здание благодаря анкерам из пластика, сердечник которых выполнен из стали или полиамида. Для этого в стене создаются отверстия, куда вставляются анкера, которые будут прижимать плиты к фасаду. Если необходимо провести установку утеплителя на уже закрепленные к фасаду кронштейны, в утеплителях делают прорези.

3. Установка направляющих

Установка направляющих является завершающим шагом в подготовке фиксирующей платформы для облицовочных материалов. Крепление направляющих к кронштейнам происходит с помощью специальных заклепок, которые вставляются в отведенные им проушины.

4. Монтаж облицовки вентилируемого фасада

Навеска фасадных кассет:

Для того, чтобы навесить фасадные кассеты, верхние направляющие выставляются в проектное положение, затем крепятся контрящими винтами. Направляющие, которые расположены внизу устанавливаются таким образом, чтобы было возможно навесить очередную фасадную кассету на верхние направляющие. После того, как эти этапы были пройдены, нижние направляющие до упора заводятся в прорезь держателя фасадных кассет, затем закрепляются контрящими винтами. Установленный в направляющую резиновый уплотнитель должен хорошо прилегать к фасадной кассете.

Невестка керамогранитных плит:

Для начала нужно установить концевые кляммеры, закрепить их к профилю, после этого установить в профиль уплотнитель из резины. Следующим этапом будет монтирование керамогранитной плиты и закрепление ее поворотными кляммерами через пазы в направляющей. Дистанционные кляммеры крепятся после этого. Вслед за этим необходимо установить нижние поворотные кляммеры второго горизонтального ряда, а в пазы профиля вставить резиновые уплотнителя. Последний верхний край керамогранитной плиты крепится концевыми кляммерами.

Компания "Facade.ru" предлагает профессиональные услуги по монтажу вентилируемых фасадов. Мы работаем на рынке уже более 15 лет и гарантируем высокое качество выполняемых работ.

Рассчитать стоимость НВФ

Частые вопросы

Можно ли монтировать вентфасад без проекта?

Для ответственного объекта это плохой путь. Проект нужен для выбора подсистемы, анкеров, шага кронштейнов, узлов примыканий, ветровых нагрузок, теплотехники и исполнительной документации.

Когда нужны химические анкеры?

Их рассматривают после испытаний, если основание хрупкое, неоднородное или механические анкеры не дают достаточной несущей способности. Решение должен подтверждать расчет.

Что важнее: ровная облицовка или скрытые работы?

Ровная облицовка важна, но долговечность фасада определяется скрытыми слоями: анкерами, кронштейнами, утеплителем, мембраной, направляющими и вентзазором.
